تصميم شبكات الري بالتنقيط




شبكات الري

عند تصميم شبكات الري يجب معرفة عدة معلوومات للوصول لتصميم ناجح بدون اخطاء و منها :


اولاً

· الحصول على معلومات الموقع مثل

( المرتفعات , المنخفضات , الميول , اتجاه الرياح

شدتها , الاماكن التي يتواجد بها الظل دائما ) .

· تحديد الاتجاهات المائية وذلك بتحديد معامل البخر – النتح ( للنجيلة , الاشجار ، الشجيرات , مغطيات التربة ) .

· تحديد مصادر المياه , مصادر الطاقة .


· اختيار الرشاشات , النقاطات وترتيبها في موقعها .

· تحديد خطوط المواسير الفرعية و كذلك تحديد المحابس .

· تحديد أقطار المواسير الفرعية و الرئيسية و المحابس و كذلك حساب الفقد فى الضغوط .

· تحديد مكان لوحة التحكم و كابلات الكهرباء .

· أماكن انتظار السيارات – أبعاد المباني و كذلك الإضاءة .

· تحديد نوع التربة إما تربة رملية – تربة طميية أو خليط من تربة رملية و طميية .

ثانياً

تحديد الاحتياجات المائية -- المناخ المحلي


من أهم العناصر التي تتحكم في كمية المياه التي يحتاجها النبات للنمو .

· البخر – النتح

هو عبارة عن كمية المياه المفقودة من خلال سطح التربة ( البخر ) و كذلك على كمية المياه المستخدمة بواسطة النبات ( النتح ) .

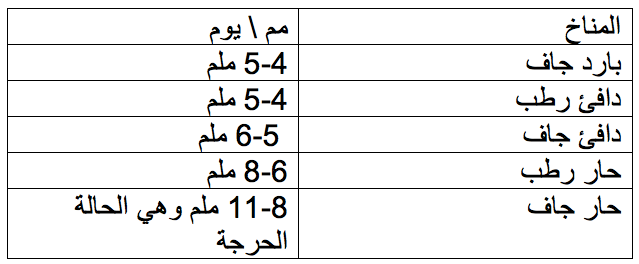

ويمكن تعيين معامل البخر – النتح من خلال الجدول :



حيث ان المقنن المائي لمغطيات التربة هي 35-40 م 3 \يوم \فدان :



· نوع التربة


· تحديد مصدر المياه ومصدر الطاقة .

· تحديد كمية المياه التي يوفرها مصدر المياه ( م3/س ) بواسطة عداد مياه .

· تحديد ضغط التشغيل لمصدر المياه ( بار ) .

حيث انه يجب مراعاه بعض العوامل عند التصميم :


- أن لا يزيد فقد الضغط في عداد المياه عن 10 % من ضغط المياه الاستاتيكى في

مصدر المياه الرئيسي .

- أن لا يزيد تصرف المياه في العداد عن 75 % من التصرف الآمن للعداد .

- أن لا تزيد السرعة في عداد المياه عن ( 1.5 – 2.3 م/ث ) .

رابعا : اختيار الرشاشات وتحديد اماكنها

· رشاشات رزازية

رشاشات للشجيرات , رشاشات رزازية غاطسة .

· رشاشات دوارة

رشاشات ترددية , رشاشات دوارة غاطسه تعمل بواسطة التروس

· بابلر وخطوط تنقيط

أنواع ذات نصف قطر = صفر و أنواع ذات نصف قطر صغير

أنواع ذات تصرفات منخفضة ( تنقيط ) .

عند اختيار النوع المناسب من الرشاشات يجب اخذ العوامل التالية بالاعتبار :

- أنواع الرشاشات التي يطلبها المالك.

- أنواع النباتات المطلوب ريها .

- حجم و شكل المناطق المراد ريها .

- تصرف المياه و الضغط المطلوب .

- حالة الطقس مثل الرياح , درجة الحرارة و معدل الترسيب .

- نوع التربة و درجة امتصاصها للمياه .

المسافة بين الرشاشات

عند اختبار الرشاش معمليا وجد أن المساحة تحت 60 % من نصف قطر الرشاش تم ريها

جيدا دون الحاجة إلي ريها من خلال رشاش آخر ( تداخل ) حيث أن المساحة بعد 60 % تقل

فيها كمية المياه .

لذا يجب وجود تداخل من رشاش آخر حتى تتم عملية الري .

عند تصميم شبكة الري يجب مراعاة أن تكون نسبة التداخل بين الرشاشات 100 % .

يوجد طريقتات لترتيب الرشاشات في الموقع :

· ترتيب على رؤوس مربعات

و يستخدم عندما يكون شكل الموقع مستطيل أو مربع أو به زوايا حادة . و يستخدم لتقليل تأثير الرياح على الرشاشات و يمكن تقليل المسافات بين الرشاشات في هذه الحالة كآلاتي :




· ترتيب على رؤوس مثلثات

و يستخدم عندما يكون الموقع منحنيات أو به زوايا غير معلومة . لتقليل تأثير الرياح على الرشاشات و بمكن تقليل المسافات بين الرشاشات في هذه الحالة كآلاتي :




· الرشاش الرزازي

المميزات : مزود بمساحة مانعة للترسيب لها عمل مزدوج , تتمدد عند ارتفاع ضغط المياه و

تحمى الأجزاء الداخلية من أي حبيبات رملية و تضمن الارتفاع الكامل للرشاش.

مزود بساق مسننة من اسفل تسمح بسهولة ضبط وضعية الرشاش و كذلك تمنع تغير زاوية

الرشاش عند بدء عملية الرش .

الأجزاء الداخلية يمكن فكها بسهولة من أعلى الرشاش للصيانة.

يتميز بصغر السطح المعرض للرش حيث يجعل الرشاش غير مرئي في المسطحات

الخضراء.

جسم الرشاش صلب يمكن له أن يتحمل ضغوط عالية و حالات الصدمات المتتالية.

مزود بزنبرك من الستانليس ستيل لمقاومة التآكل .

مواصفات محبس الكهرباء

· يجب أن يكون المحبس الكهربي الذي يتحكم به عن بعد , به ملف لولبي من النوع

الذي يغلق طبيعيا .

· يجب أن يكون المحبس قادر على التشغيل عند ضغط لا يقل عن 10.40جوي .

· يجب أن يكون جسم المحبس و الغطاء مصنوعان من مادة ال ( بي في سي ) الي

المقاومة للعوامل الجوية .

· يجب أن يحتوى المحبس على حجاب حاجز قطعة واحدة ( كاوتش ) .

· يجب أن يكون بالمحبس فلتر ذو قدرة ترشيحية 90 مش ( 200-ميكرون ) ملحق

بقاعدة الملف اللولبي.

وحدة التحكم المركزي

· محبس للتحكم في تصرف الطلمبة .

· محبس لتشغيل السماد ( gate valve )

· محبس لعدم السماح بعودة المياه الى الطلمبة وقت الغلق . (Check Valve)

· صمامات هواء للتخلص من الفقاعات الهوائية بالشبكة قبل التشغيل . (Air Valves)

· صمام أمان مؤشر على الغلق المحابس عند بدء التشغيل حيث تفتح سوسته الصمام وتخرج المياه وتنبه المزارع وتؤمن الشبكة .

مجموعة عدادات

- عدادات قياس الضغط حيث يثبت أحداهما قبل مدخل الفلتر وآخر عند المخرج .

- عداد قياس التصرف لمعرفة تصرف الطلمبة ويستخدم فى التقييم للشبكة .

وحدات التسميد

نظام استخدام خزان الخلط وإيجاد فرق فى الضغط بين مدخل الخزان وخرجه لسحب السماد .

وهناك طريقة الحقن باستخدام طلمبات الحقن .

وحدة الفلاتر

وتعتبر عملية الفلترة من العمليات الهامة وخصوصاً إذا كان مصدر مياه الرى معرض للمخلفات العالقة مثل الترع والخزانات السطحية ولذا يجب تركيب فلتر رملى مع الفلتر الشبكي الرئيسي والفلاتر أنواع هى :

فلتر شبكي ، فلتر رملي ، فلتر حقلي .

خطوط رئيسية

وهى عبارة عن خطوط المواسير التى تنقل المياه من مصدر الرى الى داخل المزرعة حتى

منتصفه ويمكن أن تتفرع الى أكثر من تفريعة تبعاً لحجم المزرعة ونوع المحصول .

وهى فى العادة من البلاستيك وتدفن المواسير على عمق نحو متر من سطح الأرض .

خطوط تحت رئيسية

وهى تفريعات الخطوط الرئيسية وعادة ما تكون أقطار المواسير بين 63-75 مم حسب

المساحة ونوع الحصول فى المساحات 5 أفدنة .

خطوط فرعية

يثبت عليها النقاطات , والخراطيم مصنوعة من مادة البولى إثيلين وأقطار المواسير ما بين

13 -21 مم , والغالب هو 16 مم . ولفة الخرطوم المحلى نحو 400 متر طولاً, ويتحمل

الخرطوم 4 ض ج , وتوضع النقاطات على مسافات تختلف تبعاً لمسافات الزراعة .

انظمة الري الالكترونية

هذه الأنظمة هي التي يتم تشغيلها ذاتيا باستخدام وحدة التحكم فى تشغيل نظام الري بالرش أو

التنقيط في المكان والزمان المحددين . وينشر استخدام وحدات التحم في الخارج أكبر منه

بداخل مصر , ومن المتوقع زيادة الاقبال على استخدامه فى المستقبل .

وعموما نظام التحكم على نطاق أوسع فى المشاتل التى تقوم بإكثار الشتلات المختلفة تحت

أنظمة الرى الحديث (رش وتنقيط ) .

وعندما تكون أرض المشاتل مقسمة الى أقسام محدودة بحدود فاصلة ومزروع كل قسم بنوع

مختلف عن الاخر أو فى عروة مختلفة .

والمطلوب هو رى قطع معينة دون غيرها فى وقت ما أو معاملتها بالسماد أو بالمبيدات أو

غيرها .

وقد يكون المطلوب تطبيق هذه المعملات الخاصة بالليل أو فى أوقات متأخرة منه .

لذا يعمد الى هذه الانواع منوحدات التحكم والتى تمكن من تفيذ أى من هذه الاغراض دون

ضرورة وجود القائم عليها , وحيث يمكنه وضع المطلوب على لوحة التحكم بتنفيذ المطلوب

فى حينه .

المراجع

· شبكة الزراعة المصرية .

الادارة المركزية للارشات الزراعي .
